图像声呐
Teledyne 集团总部坐落在北欧国家丹麦,专注于为工业市场提供技术支持和解决方案,包括航空航天和国防、工厂自动化、空气和水质环境监测、电子设计和开发、海洋研究、深水油气勘探和生产、医学成像和制药研究等。Teledyne 的产品包括数字成像传感器、摄像机和可见光、红外和x射线光谱中的系统、用于海洋和环境应用的监视和控制仪器、恶劣环境互连、电子测试和测量设备、飞机信息管理系统、国防电子和卫星通信子系统,并为国防、空间、环境和能源应用提供工程系统。好奇号火星探测车采用了Teledyne Dalsa 的避障技术、导航系统以及核引擎部件。潜器Nereus涅柔斯号,在2008年成功下潜到10902m,采用了Teledyne RDI 金年会的多普勒计程仪技术。Teledyne Marine 作为Teledyne 集团的子集团,作为一个全球化的、快速扩张的海洋科技集团,能够为用户提供革命性的水上、水下产品及服务,内容涵盖了几乎与海洋有关的所有市场领域,包括了五大核心:成像(Imaging),仪器(Instruments),接插件(Interconnect),地震系统(Seismic)和水下运载工具(Vehicle)。BlueView 隶属于Teledyne Marine 的成员之一成立于2003年,也是Reson A/S 子公司旗下的品牌之一。其开始的核心技术起源于华盛顿大学应用物理实验室,产品和服务主要涵盖美国海军、国防部和石油工业,后慢慢更多的转向民用市场。BlueView 是全球具有较高水平的水下二维及三维多波束成像声呐技术公司,该公司的声呐系统包括用户所熟悉的P系列到M系列二维多波束成像声呐,BV5000三维水下全景成像声呐等,目前已经部署在全球各地的AUV、ROV、水面舰艇、固定平台及移动平台上。
相关参数
型号 | 参考实物 | 工作频率 | 数据速率 | 水平开角 | 垂直开角 | 分辨率 | 波束个数 | 最大量程 | 最佳量程 | 供电电压 | 工 作深度 | 接头选项 | 软件和配件 | 功能 |

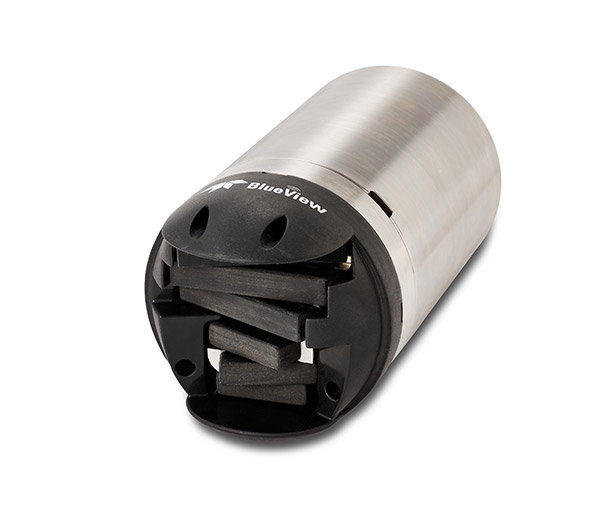

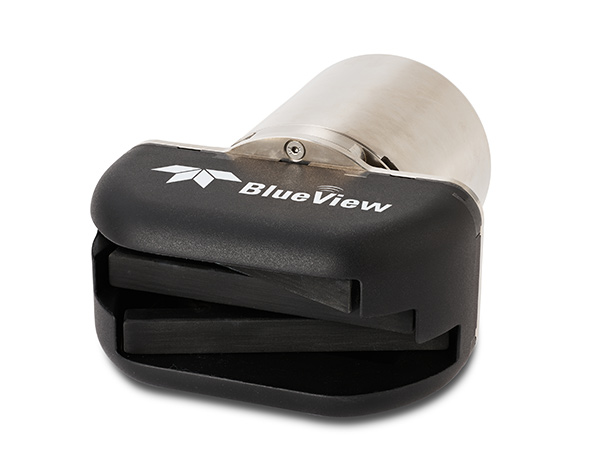

M450 系列(2D) |
| 450kHz | 20Hz | 130° | 10° | 50.8mm | 768 | 300m | 2-150m | 12-48VDC | 1000m 6000m | MKS10 BR8 | ProViewer SDK | M 系列声纳系统是目前市场上2D多波束图像声纳里最小最紧凑的—款声纳。M450系列声 纳具有灵活的安装特点, 可以安装在任何其他多波束声纳系统不能够安装的地方, 同时又不对声纳本身性能缩水, 可以提供真实、快捷、实时的高分辨率图像。Software Development Kit (SDK) : SDK 软件开发包, 作为Blueview声纳数据后处理的一个选项软件开发包。该软件可使声纳结合千完整的平台或用户个性化平台, 将原始数据进行后处理。数据格式多样化 |

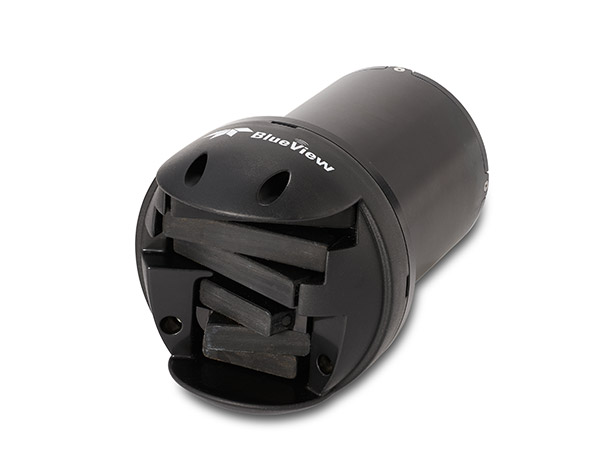

M900 系列(2D) |
| 900kHz | 25Hz | 130° | 12° | 1.3cm | 100m | 2-60m | ||||||

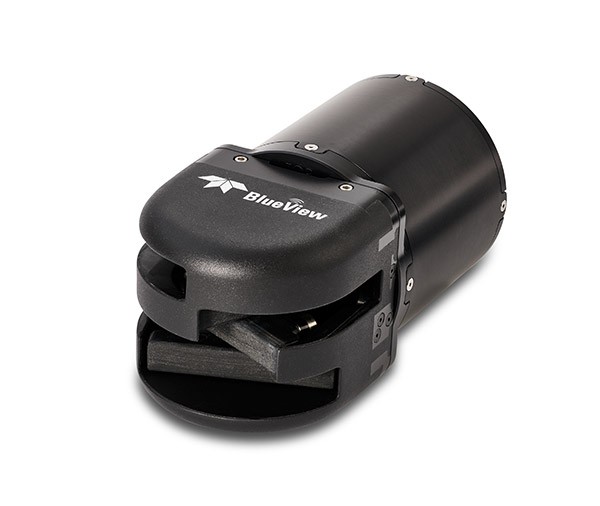

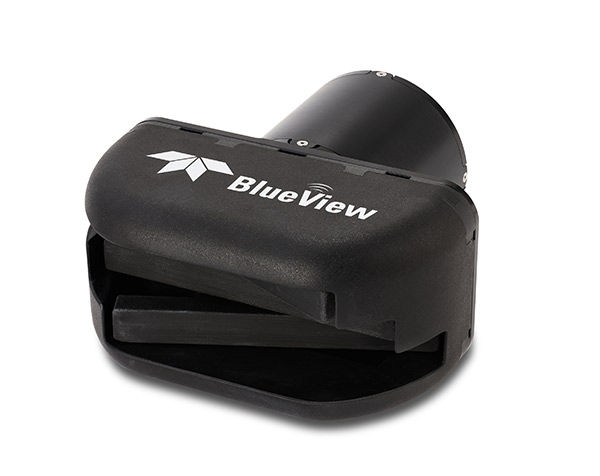

M900-2250 系列(2D) | | 900kHz 2.25MHz | 25Hz | 130° | 12° 20° | 1.3cm 0.6cm | 100m 10m | 2-60m 0.5-7m | ||||||

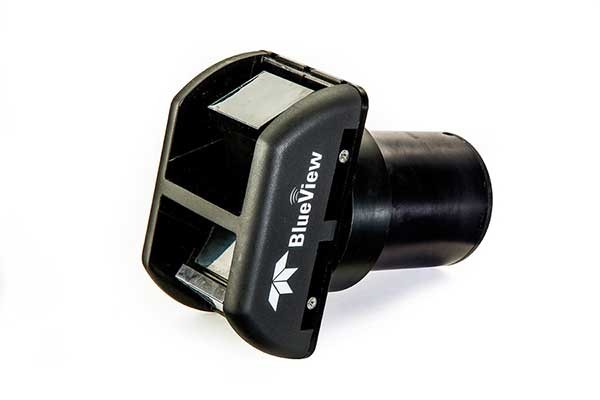

T2250 系列(3D) |
| 2.25MHz | N/A | 360° | 1° | 0.6cm | 2100 | 10m (2-16m D) | 1-8m | 18-48VDC | 1000m | MKS10 | PDS BlueViewer | T2250 Tunnel Profiler 测量系统为引水涵洞进行完整的三维数据信息采集,最终为客户提供高质量的隧洞三维数据信息,是水下隧洞的高效快速检测的一个全新的高效解决方案 |

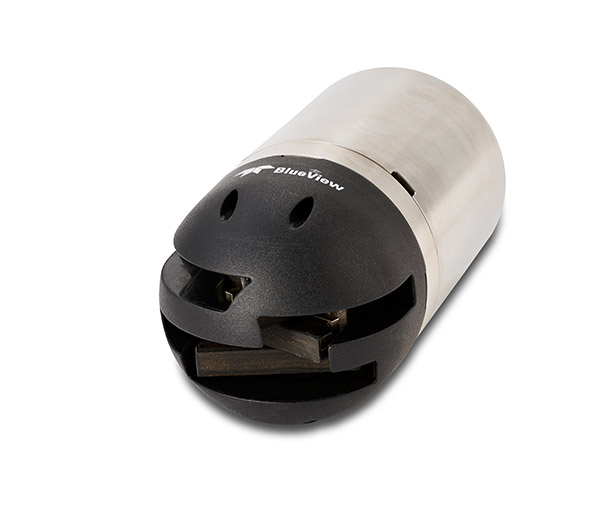

BV5000 三维系列(3D) |
| 1.35MHz | N/A | 45-360° | 1° | 0.015m | 256 | 30m | 1-20m | 20-20VDC | 1000m | MKS10 BR8 | ProScan QuickStitch BlueViewer | 利用全新超高分辨率剖面声呐技术研发出新—代智能3D机械扫描多波束声呐,利用高频率声波技术形成精细的水下三维图像点云数据, 分辨率精细到厘米级别。可集成到三脚架、ROV或水下固定点等,360 ° 的机械扫描可在几分钟内完成, 同时对千大范围水下结构和地区测量,可选择多点扫描, 最后将不同测量点的数据进行无缝拼接 |

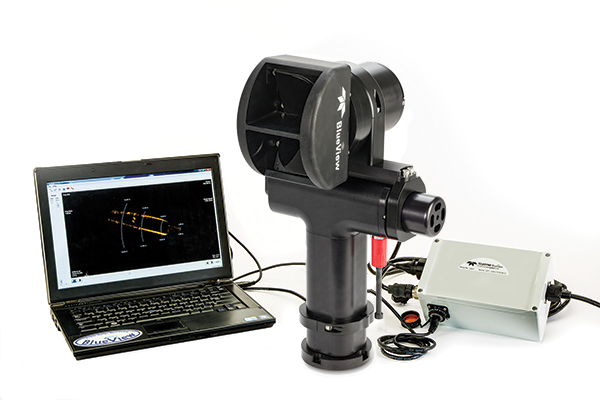

BV5000 配件(3D) | ![]() | 45m 电缆 三角支架(国产可选) 重力盘(国产可选) BV3100 旋转云台和配套支架 |
相关产品
利用全新超高分辨率剖面声呐技术研发出新—代智能3D机械扫描多波束声呐,利用高频率声波技术形成精细的水下三维图像点云数据, 分辨率精细到厘米级别。可集成到三脚架、ROV或水下固定点等,360 ° 的机械扫描可在几分钟内完成, 同时对千大范围水下结构和地区测量,可选择多点扫描, 最后将不同测量点的数据进行无缝拼接
T2250 Tunnel Profiler 测量系统为引水涵洞进行完整的三维数据信息采集,最终为客户提供高质量的隧洞三维数据信息,是水下隧洞的高效快速检测的一个全新的高效解决方案
M 系列声纳系统是目前市场上2D多波束图像声纳里最小最紧凑的—款声纳。M450系列声纳具有灵活的安装特点, 可以安装在任何其他多波束声纳系统不能够安装的地方, 同时又不对声纳本身性能缩水, 可以提供真实、快捷、实时的高分辨率图像。Software Development Kit (SDK) : SDK 软件开发包, 作为Blueview声纳数据后处理的一个选项软件开发包。该软件可使声纳结合千完整的平台或用户个性化平台, 将原始数据进行后处理。数据格式多样化
